Adviser : Selamet Hariadi
Developer : Badrul Hafidz Abdurrachman
Pengertian Tunnel
Tunnel adalah dasar dari VPN untuk membuat jaringan privat melalui jaringan internet, dan jika kita terjemahkan Tunnel artinya adalah terowongan, yup sesuai dengan namanya tunnel merupakan sebuah jalur (terowongan) khusus yang didalamnya dapat dilewati oleh data yang akan dikirim dan data tersebut dapat sampai ke tujuan tanpa tergangu oleh data lain yang dilewatinya.
Tunnel itu hanya sebutan untuk jalurnya saja, sedangkan untuk prosesnya dinamakan tunneling. Tunneling sebenarnya menggunakan koneksi point to point dari sumber ke tujuannya. Kenapa disebut tunnel, karena kita membangun sebuah terowongan atau jalur khusus yang digunakan untuk mengirim sebuah data dari pengirim ke penerima, tetapi data tersebut sebenarnya juga melintasi jaringan umum. Namun dengan koneksi ini tidak memperdulikan paket - paket data lain yang sama melintasi jaringan umum, tetapi koneksi ini hanya melayani transportasi data dari pembuat koneksi atau jalur khusus (tunnel) tersebut.
Di dalam tunnel ini terdapat istilah yang nama nya IPSec, lalu apa yang dimaksud dengan IPSec ? Jadi IPSec adalah singkatan dari IP Security yang merupakan sebuah protocol yang digunakan untuk mengamankan transmisi datagram dalam sebuah internetwork berbasis TCP/IP. IPSec ini mengenkripsi terhadap data pada lapisan yang sama dengan protocol IP dan menggunakan teknik tunneling untuk mengirimkan informasi melalui jaringan internet atau dalam jaringan intranet secara aman. Contohnya adalah sebagai berikut.
1.) Transport Mode
Protocol menyediakan proteksi terhadap layer diatas IP layer. Layanan keamanan pada mode ini dilakukan dengan penambahan sebuah IPSec header antara IP header dengan header protocol layer diatas IP yang di proteksi.
2.) Tunnel Mode
Protocol diaplikasikan untuk menyediakan proteksi pada paket IP sehingga sekaligus melindungi layer diatas IP layer. Hal ini dilakukan dengan mengenkapsulasi paket IP yang akan diproteksi pada sebuah IP datagram yang lain.
Pengertian IDS (Intrution Detection System)
Pengertian Queue
Developer : Badrul Hafidz Abdurrachman
Pengertian Tunnel
Tunnel adalah dasar dari VPN untuk membuat jaringan privat melalui jaringan internet, dan jika kita terjemahkan Tunnel artinya adalah terowongan, yup sesuai dengan namanya tunnel merupakan sebuah jalur (terowongan) khusus yang didalamnya dapat dilewati oleh data yang akan dikirim dan data tersebut dapat sampai ke tujuan tanpa tergangu oleh data lain yang dilewatinya.
Tunnel itu hanya sebutan untuk jalurnya saja, sedangkan untuk prosesnya dinamakan tunneling. Tunneling sebenarnya menggunakan koneksi point to point dari sumber ke tujuannya. Kenapa disebut tunnel, karena kita membangun sebuah terowongan atau jalur khusus yang digunakan untuk mengirim sebuah data dari pengirim ke penerima, tetapi data tersebut sebenarnya juga melintasi jaringan umum. Namun dengan koneksi ini tidak memperdulikan paket - paket data lain yang sama melintasi jaringan umum, tetapi koneksi ini hanya melayani transportasi data dari pembuat koneksi atau jalur khusus (tunnel) tersebut.
Di dalam tunnel ini terdapat istilah yang nama nya IPSec, lalu apa yang dimaksud dengan IPSec ? Jadi IPSec adalah singkatan dari IP Security yang merupakan sebuah protocol yang digunakan untuk mengamankan transmisi datagram dalam sebuah internetwork berbasis TCP/IP. IPSec ini mengenkripsi terhadap data pada lapisan yang sama dengan protocol IP dan menggunakan teknik tunneling untuk mengirimkan informasi melalui jaringan internet atau dalam jaringan intranet secara aman. Contohnya adalah sebagai berikut.
1.) Transport Mode
 |
2.) Tunnel Mode
 |
 |
Pengertian IDS (Intrution Detection System)
IDS (Intrution Detection System) adalah sebuah sistem yang melakukan pengawasan terhadap traffic jaringan dan pengawasan terhadap kegiatan-kegiatan yang mencurigakan didalam sebuah sistem jaringan. Jika ditemukan kegiatan-kegiatan yang mencurigakan berhubungan dengan traffic jaringan maka IDS akan memberikan peringatan kepada sistem atau administrator jaringan. Dalam banyak kasus IDS juga merespon terhadap traffic yang tidak normal/anomali melalui aksi pemblokiran seorang user atau alamat IP (Internet Protocol ) sumber dari usaha pengaksesan jaringan.
Jenis-jenis IDS
a. NIDS (Network Intrusion Detection System)
IDS jenis ini ditempatkan disebuah tempat/ titik yang strategis atau sebuah titik didalam sebuah jaringan untuk melakukan pengawasan terhadap traffic yang menuju dan berasal dari semua alat-alat (devices) dalam jaringan.
b. HIDS (Host Intrution Detection System)
IDS jenis ini berjalan pada host yang berdiri sendiri atau perlengkapan dalam sebuah jaringan. Sebuah HIDS melakukan pengawasan terhadap paket-paket yang berasal dari dalam maupun dari luar hanya pada satu alat saja, kemudian memberi peringatan kepada user atau administrator sistem jaringan akan adanya kegiatan-kegiatan yang mencurigakan yang terdeteksi oleh HIDS.
c. Signature Based
IDS yang berbasis pada signature akan melakukan pengawasan terhadap paket-paket dalam jaringan dan melakukan pembandingan terhadap paket-paket tersebut dengan basis data signature yang dimiliki oleh sistem IDS ini atau atribut yang dimiliki oleh percobaan serangan yang pernah diketahui.
d. Anomaly Based
IDS jenis ini akan mengawasi traffic dalam jaringan dan melakukan perbandingan traffic yang terjadi dengan rata-rata traffic yang ada. Sistem akan melakukan identifikasi apa yang dimaksud dengan jaringan “normal” dalam jaringan tersebut, berapa banyak bandwidth yang biasanya digunakan di jaringan tersebut, protokol apa yang digunakan, port-port dan alat-alat apa saja yang biasanya saling berhubungan satu sama lain didalam jaringan tersebut, dan memberi peringatan kepada administrator ketika dideteksi ada yang tidak normal, atau secara signifikan berbeda dari kebiasaan yang ada.
e. Passive IDS
IDS jenis ini hanya berfungsi sebagai pendeteksi dan pemberi peringatan. Ketika traffic yang mencurigakan atau membahayakan terdeteksi oleh IDS maka IDS akan membangkitkan sistem pemberi peringatan yang dimiliki dan dikirimkan ke administrator atau user dan selanjutnya terserah kepada administrator apa tindakan yang akan dilakukan terhadap hasil laporan IDS.
f. Reactive IDS
IDS jenis ini tidak hanya melakukan deteksi terhadap traffic yang mencurigakan dan membahayakan kemudian memberi peringatan kepada administrator tetapi juga mengambil tindakan pro aktif untuk merespon terhadap serangan yang ada.
Cara Kerja IDS
Intrusion Detection Sytem (IDS) mepunyai berbagai jenis tugas dan identifikasi penyusup merupakan satu hal yang fundamental. Hal ini dapat berguna dalam penelitian forensik dan pemilihan patch yang cocok untuk digunakan.
 |
IDS (Intrusion Detection System) melindungi sistem komputer dengan mendeteksi serangan dan menghentikannya. Awalnya, IDS melakukan pencegahan intrusi. Untuk itu, IDS mengidentifikasi penyebab intrusi dengan cara membandingkan antara event yang dicurigai sebagai intrusi dengan tanda yang ada. Saat sebuah intrusi telah terdeteksi, maka IDS akan mengirim sejenis peringatan ke administrator. Langkah selanjutnya dimulai dengan melakukan policy terhadap administrator dan IDS itu sendiri
Queue adalah fitur QOS (Quality Of Service) yang bisa disebut dengan management bandwith.
Jenis - Jenis Queue
1. Simple Queue
Merupakan metode bandwidth management termudah yang ada di Mikrotik. Menu dan konfigurasi yang dilakukan untuk menerapkan simple queue cukup sederhana dan mudah dipahami. Walaupun namanya simple queue sebenarnya parameter yang ada pada simple queue sangat banyak, bisa disesuaikan dengan kebutuhan yang ingin diterapkan pada jaringan.
Parameter dasar dari simple queue adalah Target dan Max-limit. Target dapat berupa IP address, network address, dan bisa juga interface yang akan diatur bandwidthnya. Max-limit Upload / Download digunakan untuk memberikan batas maksimal bandwidth untuk si target.
 |
Simple Queue mampu melimit Upload, download secara terpisah atau Total(Upload+download) sekaligus dalam satu rule menggunakan tab Total.
Setiap rule pada Simple Queue dapat berdiri sendiri ataupun dapat juga disusun dalam sebuah hierarki dengan mengarahkan Parent ke rule lain. Parameter-parameter lain juga bisa dimanfaatkan untuk membuat rule semakin spesifik seperti Dst, Priority, Packete Mark dan sebagainya. Salah satu contoh bisa di lihat di artikel Manajemen Bandwidth Menggunakan Simple Queue
2. Queue Tree
Merupakan fitur bandwidth management di Mikrotik yang sangat fleksibel dan cukup kompleks. Pendefinisian target yang akan dilimit pada Queue Tree tidak dilakukan langsung saat penambahan rule Queue namun dilakukan dengan melakukan marking paket data menggunakan Firewall Mangle.
Inilah yang menjadikan penerapan Queue Tree menjadi lebih kompleks. Langkah ini menjadi tantangan tersendiri, sebab jika salah pembuatan Mangle bisa berakibat Queue Tree tidak berjalan.
Namun disisi lain penggunaan Mangle Packet-Mark ini juga menguntungkan, sebab akan lebih fleksible dalam menentukan traffic apa yang akan dilimit, bisa berdasar IP Address, Protocol, Port dan sebagainya. Setiap service pada jaringan dapat diberikan kecepatan yang berbeda. Sebagai contoh, bisa dilihat pada artikel penerapan Queue Tree untuk memberikan limit kecepatan yang berbeda antara traffic game online dan browsing.
Badrul SMK INDUSTRI AL-KAAFFAH
February 15, 2019
New Google SEO
Bandung, IndonesiaMerupakan fitur bandwidth management di Mikrotik yang sangat fleksibel dan cukup kompleks. Pendefinisian target yang akan dilimit pada Queue Tree tidak dilakukan langsung saat penambahan rule Queue namun dilakukan dengan melakukan marking paket data menggunakan Firewall Mangle.
 |
Namun disisi lain penggunaan Mangle Packet-Mark ini juga menguntungkan, sebab akan lebih fleksible dalam menentukan traffic apa yang akan dilimit, bisa berdasar IP Address, Protocol, Port dan sebagainya. Setiap service pada jaringan dapat diberikan kecepatan yang berbeda. Sebagai contoh, bisa dilihat pada artikel penerapan Queue Tree untuk memberikan limit kecepatan yang berbeda antara traffic game online dan browsing.
Pengertian, Fungsi, dan Cara kerja Tunnels, IDS, dan Queue
Posted by Komputer & Jaringan on Friday, February 15, 2019
ADVISER : Selamet Hariadi
DEVELOPER : Badrul Hafidz Abdurrahman
Cara Setting IP :
Buka aplikasi winbox
Setting Ether 1 :
Setting Eher 2 :
Setting Internet :
Setting WLAN :
Badrul SMK INDUSTRI AL-KAAFFAH
January 18, 2019
New Google SEO
Bandung, Indonesia
DEVELOPER : Badrul Hafidz Abdurrahman
Cara Setting IP :
Buka aplikasi winbox
Setting Ether 1 :
- Ip – DHCP Client (Interfaces : Ether 1) – Apply – Ok
Setting Eher 2 :
- Ip – Address - + - Isikan Ip sesuai inginkan (192.168.100.1/24 ) - Ether 2 – Apply –Ok
- Ip – DHCP Server – DHCP Setup – Eth 2 – Next – (192.168.100.2 – 192.168.100.100) – Isikan DNS sesuai DNS dari ISP – Next
Setting Internet :
- Ip –Firewall –NAT - + -General (Out Iterfaces : Eth 1) – (Action : Masquarde) – Apply –Ok
Setting WLAN :
- Wireless - Klik 2x WLAN 1 - Pilih Mode : AP BRIDGE - SSID : NamaWLAN - Aply - Ok
- Ip – Address - + - Isikan IP sesuai keinginan (192.168.200.1) – Wlan1 – Apply -Ok
- Ip – DHCP Server – DHCP Setup – Wlan1 – Next – (192.168.200.2 – 192.168.200.100) – Isikan DNS sesuai DNS dari ISP – Next
Tutorial Pertama Setting MIKROTIK PAKET 2 UK 2019
Posted by Komputer & Jaringan on Friday, January 18, 2019
Adviser : Selamat Hariadi
Developer : Badrul Hafidz Abdurrachman
Mapel : AIJ
Mapel : AIJ
1. Membuat jaringan menggunakan WLAN 1
2. Membuat DHCP Server dengan dibatasi 5 orang.
3. Jika 2 list (komputer yang terhubung) di setting make static
*Maka 2 orang yang sudah di make static ip nya tidak berubah atau jika ingin terhubung kembali ip nya tidak digunakan komputer lain*
Management Jaringan : Make Static di DHCP Leases
Posted by Komputer & Jaringan on Monday, November 12, 2018
Adviser : Selamet Hariadi
Developer : Badrul Hafidz Abdurrachman
INSTALLASI CCTV
ABSTRAK
Praktik kerja industri merupakan salah satu bentuk penyelenggaraan pendidikan dan pelatihan bagi siswa yang memadukan antara pendidikan di sekolah dengan pendidikan di dunia kerja. Pembuatan laporan yang merupakan karya tulis adalah kewajiban bagi setiap siswa/siswi SMK Industri Al Kaaffah Kepanjen yang telah menyelesaikan praktik kerja industri. Pengertian Seorang teknisi di PT. Ermerah Teknik adalah kegiatan meliputi survey, installasi, pemasangan alat yang bersifat repair atau perbaikan. Seorang teknisi di PT. Ermerah Teknik harus menguasai instalasi pabx, pemasangan security alarm, pemrograman security alarm dan pemasangan cctv.
Kata Kunci : Installasi, CCTV
ABSTRACT
Industrial work practice is one form of organizing education and training for students who combine education in schools with education in the world of work. The preparation of the report which is a paper is the obligation for every student of SMK Al Kaaffah Kepanjen Industry who have completed the industrial work practice. Understanding A technician at PT. Ermerah Teknik is activity covering survey, installation, installation of repair or repair tool. A technician at PT. Ermerah Teknik must master telvon cable installation, security alarm installation, security alarm programming, installation cctv.
Keywords: Installasi and CCTV
Badrul SMK INDUSTRI AL-KAAFFAH August 27, 2018 New Google SEO Bandung, Indonesia
Abstrak Laporan Prakerin TKJ SMK Industri Al - Kaaffah
Posted by Komputer & Jaringan on Monday, August 27, 2018
Adviser : Selamet Hariadi
Developer : Badrul Hafidz Abdurrachman
Alat dan bahan :
- Kabel utp Straigh
- 1 Mikrotik
- 2 PC
-Winbox

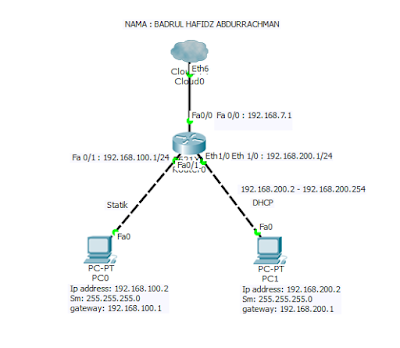

Contoh Gambar :
Langkah-langkah :
Cara Reset Mikrotik :
- Connecot ke mikrotik -> System -> Reset Configuration -> OK
Cara Setting IP Statik :
- jika sudah masuk klik IP -> Adrress -> 192.168.100.1/24 -> Pilih Ethernet 2 -> Apply -> OK
- masuk ke network & sharing center -> change adapter setting -> klik kanan pada ethernet -> propertise -> pilih TCP/IP v4 -> masukan IP : 192.168.100.2/24 -> Gateway : 192.168.100.1
Cara Setting IP DHCP :
- jika sudah masuk klik IP -> Adrress -> 192.168.200.1/24 -> Pilih Ethernet 3 -> Apply -> OK
- klik IP -> DHCP server -> DHCP set up -> Ethernet 3 -> next terus -> OK
Cara Setting Internet ke Mikrotik :
- DHCP client -> klik icon '+' -> Ethernet (port yang digunakan dari internet ke mikrotik) -> apply -> oke.
Cara Setting NAT :
- IP -> Firewall -> NAT -> klik Icon '+' -> general -> chain : srcnat
-> out interfece : ehternet (port yang digunakan dari internet ke mikrotik)
-> Action -> pilih Action : musquerade -> apply -> oke
Cara Setting Blocked content
-IP -> Firewall -> filter rules -> advanced -> content (tulis content yang ingin diblokir) -> action -> drop -> apply -> oke
Badrul SMK INDUSTRI AL-KAAFFAH
August 20, 2018
New Google SEO
Bandung, Indonesia
Developer : Badrul Hafidz Abdurrachman
Alat dan bahan :
- Kabel utp Straigh
- 1 Mikrotik
- 2 PC
-Winbox
Contoh Gambar :
Langkah-langkah :
Cara Reset Mikrotik :
- Connecot ke mikrotik -> System -> Reset Configuration -> OK
Cara Setting IP Statik :
- jika sudah masuk klik IP -> Adrress -> 192.168.100.1/24 -> Pilih Ethernet 2 -> Apply -> OK
- masuk ke network & sharing center -> change adapter setting -> klik kanan pada ethernet -> propertise -> pilih TCP/IP v4 -> masukan IP : 192.168.100.2/24 -> Gateway : 192.168.100.1
Cara Setting IP DHCP :
- jika sudah masuk klik IP -> Adrress -> 192.168.200.1/24 -> Pilih Ethernet 3 -> Apply -> OK
- klik IP -> DHCP server -> DHCP set up -> Ethernet 3 -> next terus -> OK
Cara Setting Internet ke Mikrotik :
- DHCP client -> klik icon '+' -> Ethernet (port yang digunakan dari internet ke mikrotik) -> apply -> oke.
Cara Setting NAT :
- IP -> Firewall -> NAT -> klik Icon '+' -> general -> chain : srcnat
-> out interfece : ehternet (port yang digunakan dari internet ke mikrotik)
-> Action -> pilih Action : musquerade -> apply -> oke
Cara Setting Blocked content
-IP -> Firewall -> filter rules -> advanced -> content (tulis content yang ingin diblokir) -> action -> drop -> apply -> oke
Pengertian Jaringan Komputer
Jaringan Komputer adalah sekumpulan komputer yang saling berhubungan / komunikasi.
Media Transmisi Jaringan Komputer :
1. Kabel
Badrul SMK INDUSTRI AL-KAAFFAH
August 08, 2018
New Google SEO
Bandung, Indonesia
Jaringan Komputer adalah sekumpulan komputer yang saling berhubungan / komunikasi.
Media Transmisi Jaringan Komputer :
1. Kabel
- Kabel UTP (Unshield Twisted Pair)
- Kabel STP (Shield Twisted Pair)
- Kabel Coaxcial
- Fiber Optik
2. Nirkabel
- Wifi
- Bluetooth
- Infrared
Manfaat Jaringan Komputer
- Untuk bertukar informasi
- Sebagai Pengembangan dan pemeliharaan
- Sebagai media komunikasi
- Sebagai keamanan
- Sebagai Intergrasi data
Jaringan komputer berdasarkan skala / wilayah ada 4 yaitu :
- PAN (Personal Are Network)
Pada saat kita saling menghubungkan komputer atau perangkat lain seperti handphone, PDA, keyboard, mouse , headset wireless, camera dan peralatan lain yang jaraknya cukup dekat (4-6 meter) maka kita telah membentuk suatu Personal Area Network.
- LAN (Local Area Network)
LAN (Local Area Network) adalah jaringan komputer yang mencakup wilayah kecil; seperti jaringan komputer kampus, gedung, kantor, dalam rumah dan sekolah.
- MAN (Metropolitan Are Network)
Metropolitan Area Network (MAN) adalah suatu jaringan dalam suatu kota dengan transfer data berkecepatan tinggi yang menghubungkan berbagai lokasi seperti kampus, perkantoran, pemerintahan, dan sebagainya. Jaringan MAN adalah gabungan dari beberapa LAN. Jangkauan dari MAN ini berkisar antara 10 hingga 50 km.
- WAN (Wide Area Network)
WAN (Wide Area Network) merupakan jaringan komputer yang mencakup area yang besar sebagai contoh yaitu jaringan komputer antar wilayah, kota atau bahkan negara, atau dapat didefinisikan juga sebagai jaringan komputer yang membutuhkan router dan saluran komunikasi publik.
Jaringan Komputer berdasarkan fungsi ada 2 yaitu :
- Peer to Peer
- Client - Server
Jenis - jenis topologi jaringan komputer :
- Topologi Bus
- Topologi Ring

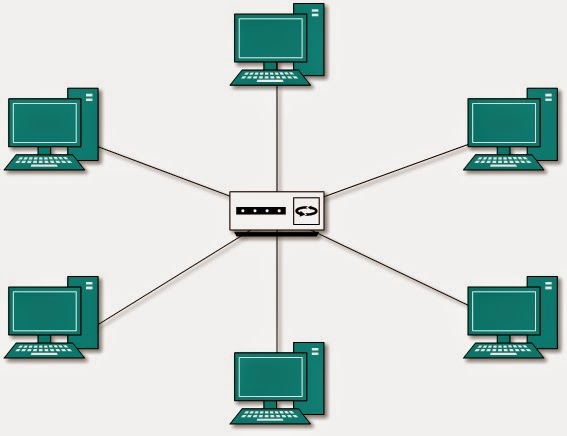

- Topologi Star
- Topologi Mesh
- Topologi Extanded Star
- Topologi Tree
Mindmap Jaringan Komputer
Studi Kasus
1. Sebagai seorang administrator abal-abal anda diminta untuk merencanakan jaringan hotspot pada sebuah instansi pemerintahan. Instansi tersebut memiliki 4 ruang kerja; 4 pegawai pada ruang publik, 2 pegawai di ruang analisis, 1pegawai di ruang keuangan dan 1 ruangan untuk area wifi dan terkoneksi dengan internet. Gambarlah skema jaringan beserta ip address.
2. Sebutkan perangkat apa saja yang dibutuhkan pada soal no 1.
3. Sebutkan 4 versi terakhir keluaran windows berdasar SOD dan SOJ.
4. Sebutkan minimal 4 distro linux hasil karya anak bangsa sendiri.
JAWABAN
1.
2. - Router
- Hub
- Komputer
- Access Point
- Kabel UTP
- RJ 45
3. - SOD : - Windows Vista
- Windows 7
- Windows 8
- Windows 10
- SOJ : - Windows NT
- Windows 2018
- Windows 2016
- Windows 2012
4. - IGOS Nusantara
- BlankOn
- GrombyangOS
- TeaLinuxOS
Adviser : Selamet Hariadi S,kom
Developer : Badrul Hafidz Abdurrachman
Lab. TKJ Tanggal 29 Agustus 2017
Bahan :
Jumlah Router : 4
Jumlah PC/Laptop : 48
Jumlah Switch : 12
Cara Setting RIP dengan 4 Router di Packet Tracer
1. Siap kan IP Address jaringan yang sudah dibikin
2. Masuk Ke Setting Router
3. Klik RIP
4. Masukan Setiap IP Address yang ada di jaringan Router ke RIP
5. Jika sudah, maka joba Router ke Router dan setiap Router Harus di isi RIP dengan IP Address Jaringan Badrul SMK INDUSTRI AL-KAAFFAH August 29, 2017 New Google SEO Bandung, Indonesia
Developer : Badrul Hafidz Abdurrachman
Lab. TKJ Tanggal 29 Agustus 2017
Jumlah Router : 4
Jumlah PC/Laptop : 48
Jumlah Switch : 12
Cara Setting RIP dengan 4 Router di Packet Tracer
1. Siap kan IP Address jaringan yang sudah dibikin
2. Masuk Ke Setting Router
3. Klik RIP
4. Masukan Setiap IP Address yang ada di jaringan Router ke RIP
5. Jika sudah, maka joba Router ke Router dan setiap Router Harus di isi RIP dengan IP Address Jaringan Badrul SMK INDUSTRI AL-KAAFFAH August 29, 2017 New Google SEO Bandung, Indonesia
Setting RIP dengan 4 Router di Packet Tracer Student
Posted by Komputer & Jaringan on Tuesday, August 29, 2017
Adviser : Selamet Hariadi, S.kom
Developer : Badrul Hafidz Abdurrachman
Fungsi Defragmet - Optimize Dish :
1. Mengoptimalkan Laptop
2. Tidak membuat laptop lambat/lemot
3. Menyimpan file-file dengan benar
1. Mengoptimalkan Laptop
2. Tidak membuat laptop lambat/lemot
3. Menyimpan file-file dengan benar
Langkah - Langkah Defragment/Optimeze Dish :
1. Klik kanan pada LocalDisk(c:)
2. masuk ke Properties
3. Pilih Tools
4. Klik Defragment/Optimize
5. Pilih salah satu bagian Hardisk yang ingin di Difragment dengan cara klik Optimize
6. Tunggu hingga selesai
Badrul SMK INDUSTRI AL-KAAFFAH
August 01, 2017
New Google SEO
Bandung, Indonesia
Pengertian, Fungsi dan Cara Defragment/Optimize
Posted by Komputer & Jaringan on Tuesday, August 1, 2017
Adviser : Selamet Hariadi S.Kom
Developer : Badrul Hafidz Abdurrachman
Pengertian VLAN
Cara kerja VLAN
Jenis - jenis VLAN
Beberapa keuntungan menggunakan VLAN
Developer : Badrul Hafidz Abdurrachman
Pengertian VLAN
VLAN (virtual LAN) adalah suatu model jaringan yang membagi jaringan secara logikal ke dalam beberapa vlan yang berbeda. VLAN tidak terbatas pada kondisi fisik jaringan seperti pada LAN, vlan dapat di konfigurasi secara virtual tanpa harus melihat kondisi peralatan. Oleh sebab itu, VLAN memiliki fleksibilitas di dalam pengaturan jaringan dan memudahkan administrator jaringan dalam membagi jaringannya sesuai dengan fungsi dan kebutuhan keamanan jaringan tersebut.
Cara kerja VLAN
VLAN diklasifikasikan berdasarkan metode (tipe) yang digunakan, baik menggunakan port, MAC address dan lain - lain. Semua informasi yang mengandung penandaan/pengalamatan suatu vlan (tagging) di simpan dalam suatu database (tabel), jika penandaannya berdasarkan port yang digunakan maka database harus mengindikasikan port-port yang digunakan oleh VLAN.
Untuk mengaturnya maka biasanya digunakan switch/bridge yang manageable atau yang bisa di atur. Switch/bridge ini yang akan berfungsi menyimpan semua informasi dan konfigurasi suatu VLAN dan dipastikan semua switch/bridge memiliki informasi yang sama.Switch akan menentukan kemana data-data akan diteruskan dan sebagainya. atau dapat pula digunakan suatu software pengalamatan (bridging software) yang berfungsi mencatat/menandai suatu VLAN beserta workstation yangdidalamnya.untuk menghubungkan antar VLAN dibutuhkan router
Jenis - jenis VLAN
- Default VLAN adalah vlan yang sudah ada sejak pertama kali switch dihidupkan, sebelum di konfigurasi semua port yang ada pada switch akan tergabung ke dalam default VLAN dan dapat terhubung pada masing - masing port. pada cisco, default vlan adalah VLAN 1.
- Data VLAN adalah vlan yang hanya mengatur trafik data pada VLAN
- Native VLAN adalah vlan yang dikembalikan ke suatu port apabila tidak dalam bentuk trunking dan untagged
- Voice VLAN adalah vlan yang mendukung VoIP dan di khususkan untuk komunikasi data suara pada VLAN
- Management VLAN adalah VLAN yang di konfigurasi untuk management switch
Beberapa keuntungan menggunakan VLAN
- Meningkatkan keamanan jaringan.
- Mengurangi trafik broadcast, jika sebelumnya mempunyai jaringan LAN yang cukup besar dan dibagi dengan VLAN, maka trafik broadcast hanya akan dikirim sesuai dengan VLAN masing - masing
- Memudahkan dalam pengelolaan jaringan
Sumber : TKJBLOGS
Badrul SMK INDUSTRI AL-KAAFFAH
July 19, 2017
New Google SEO
Bandung, Indonesia
Pengertian VLAN Jenis-jenis, Cara Kerja, Kelebihan VLAN !!
Posted by Komputer & Jaringan on Wednesday, July 19, 2017
Membuat dan Mendaftar Contact di Blogger - Selamat datang sobat kali ini saya membagikan artikel tentang membuat contact me di blogger anda, kenapa harus membuat contact me di blogger ? agar pengunjung dapatg u menanyakan hal yang terpenting untuk dirinya agar tidak terjadi SPAM, naah membuat contact me di blogger juga agar dapat mendaftar adsenses dan cepat di terima oleh adsense, untuk mendaftar adsense itu tidak lah mudah minimal anda harus mempunyai Privacy Policy, About, dan salah satunya adalah contact me. langsung kita bahas aja sekarang..
LANGKAH-LANGKAH MENDAFTAR DAN MEMBUAT CONTACT DI BLOG
1. masuk ke link ini
2. kemudian daftar jika belum mempunyai akunnya, klik sign up
LANGKAH-LANGKAH MENDAFTAR DAN MEMBUAT CONTACT DI BLOG
1. masuk ke link ini
2. kemudian daftar jika belum mempunyai akunnya, klik sign up
3. pilih Sign up yang Free, jika ingin yang bayar silahkan maka tampilan contact me anda akan lebih menarik dan lebih banyak yang berkomentar.
4. Isi kolom berikut untuk masuk ke 123contactfrom
5. Pilih contact from dan klik use this template
BACA SELENGKAPNYA CARA MENDAFTAR PRIVACY POLICY DI BLOG AGAR DI TERIMA OLEH ADSENSE
6. kemudian klik publish form
7. Klik blogger dan copy code.
8. Klik Laman/Page dan buat laman baru/ new page
9. Klik HTML dan Pastekan Kode yang tadi di no. 7 kemudian klik plubish
10. kemudian lihat hasilnya
naah cukup mudah kan bagi kalian jika ingin membuat contact untuk blog kalian agar mudah di terima oleh adsense..
BACA SELENGKAPNYA CARA MEMBUAT ABOUT DI BLOG AGAR DI TERIMA ADSENSE
jangan lupa di koment dan di share yaa jika ada yang masih bingung silahkan koment...
Badrul SMK INDUSTRI AL-KAAFFAH
May 07, 2017
New Google SEO
Bandung, Indonesia
Cara Mendaftar dan Membuat Contact di BLOG agar di Terima Adsense
Posted by Komputer & Jaringan on Sunday, May 7, 2017
Ki Hadjar Dewantara adalah seorang tokoh pelopor pendidikan bagi kaum rakyat indonesia, dari zaman penjajahan belanda. Beliau merupakan pendiri Perguruan Taman Siswa, maka dari itu tanggal 5 Mei kelahiran Ki Hadjar Dewantara diperingati sebagai Hari Pendidikan Nasional.
Ki Hadjar Dewantara lahir di Yogyakarta pada tanggal 2 Mei 1889 dengan nama asli Raden Mas Soewardi Soeryaningrat. Beliau berasal dari lingkungan keluarga Pakualaman, Putra dari GPH Soerjaningrat, dan cucu dari Pakualam III dan dibesarkan dikeluarga kraton yogyakarta.
Ki Hadjar Dewantara bersekolah di Europeesche Lagere School (ELS), setelah lulus dari ELS, kemudian berliau bersekolah di STOVIA (Sekolah Dokter BumiPutera) saat ini menjadi Fakultas Kedokteran Universitas Indonesia.
Ki Hadjar Dewantara bekerja sebagai penulis dan wartawan. Tulisan Ki Hadjar Dewantara yang paling terkenal adalah Seandainya aku seorang belanda (Als ik een Nederlander was) dimuat dalam surat kabar De Expres pimpinan Douwes Dekter, 13 Juli 1913. Isi kutipan dari tulisan tersebut
"Sekiranya aku seorang Belanda, aku tidak akan menyelenggarakan pesta-pesta kemerdekaan di negeri yang telah kita rampas sendiri kemerdekaannya. Sejajar dengan jalan pikiran itu, bukan saja tidak adil, tetapi juga tidak pantas untuk menyuruh si inlander memberikan sumbangan untuk dana perayaan itu. Ide untuk menyelenggaraan perayaan itu saja sudah menghina mereka, dan sekarang kita keruk pula kantongnya. Ayo teruskan saja penghinaan lahir dan batin itu! Kalau aku seorang Belanda, hal yang terutama menyinggung perasaanku dan kawan-kawan sebangsaku ialah kenyataan bahwa inlander diharuskan ikut mengongkosi suatu kegiatan yang tidak ada kepentingan sedikit pun baginya".
Pada tahun 1922 saat berusia 40 tahun Raden Mas Soewardi Soeryaningrat mengubah namanya menjadi Ki Hadjar Dewantara. Pada tanggal 3 Juli 1922, Ki Hajar Dewantara mendirikan sebuah sekolah Perguruan Nasional Taman Siswa (National Onderwijs Institut Taman Siswa).
Bagian dari semboyan ciptaannya, tut wuri handayani (di belakang memberi dorongan), ing madya mangun karsa (di tengah menciptakan peluang untuk berprakarsa), ing ngarsa sungtulada (di depan memberi teladan), menjadi slogan Kementrian Pendidikan Nasional.
Ki Hajar Dewantara meninggal dunia pada tanggal 26 April 1959 di Yogyakarta. Dimakamkan di Taman Wijaya Brata, makam untuk keluarga Taman Siswa.
Penghargaan beliau adalah Dalam kabinet pertama Republik Indonesia, Ki Hajar Dewantara diangkat menjadi Menteri Pengajaran Indonesia disebut sebagai Menteri Pendidikan, Pengajaran dan Kebudayaan yang pertama. Pada tahun 1957 ia mendapat gelar doktor kehormatan(doctor honoris causa, Dr.H.C.) dari universitas tertua Indonesia, Universitas Gadjah Mada. Atas jasa-jasanya dalam merintis pendidikan, ia dinyatakan sebagai Bapak Pendidikan Nasional Indonesia dan hari kelahirannya 2 Mei dijadikan sebagai Hari Pendidikan Nasional.
Badrul SMK INDUSTRI AL-KAAFFAH
May 02, 2017
New Google SEO
Bandung, Indonesia
Biografi dan Hari Pendidikan Nasional 2 Mei - Ki Hadjar Dewantara
Posted by Komputer & Jaringan on Tuesday, May 2, 2017
GOM PLAYER
Gom Player adalah aplikasi untuk memutar video yang sangat populer di kalangan masyarakat, karena keunikan dari gom player ini dapat mengatur sound di dalam video yang kita tonton, bahkan banyak juga fitur-fitur yang belum kita ketahui didalam aplikasi video ini. dengan gom player ini dapat memudahkan anda menonton dengan cepat dan tidak akan ada ngelag (not responding). Download via file disini.
Badrul SMK INDUSTRI AL-KAAFFAH May 02, 2017 New Google SEO Bandung, Indonesia
Gom Player adalah aplikasi untuk memutar video yang sangat populer di kalangan masyarakat, karena keunikan dari gom player ini dapat mengatur sound di dalam video yang kita tonton, bahkan banyak juga fitur-fitur yang belum kita ketahui didalam aplikasi video ini. dengan gom player ini dapat memudahkan anda menonton dengan cepat dan tidak akan ada ngelag (not responding). Download via file disini.
Badrul SMK INDUSTRI AL-KAAFFAH May 02, 2017 New Google SEO Bandung, Indonesia
